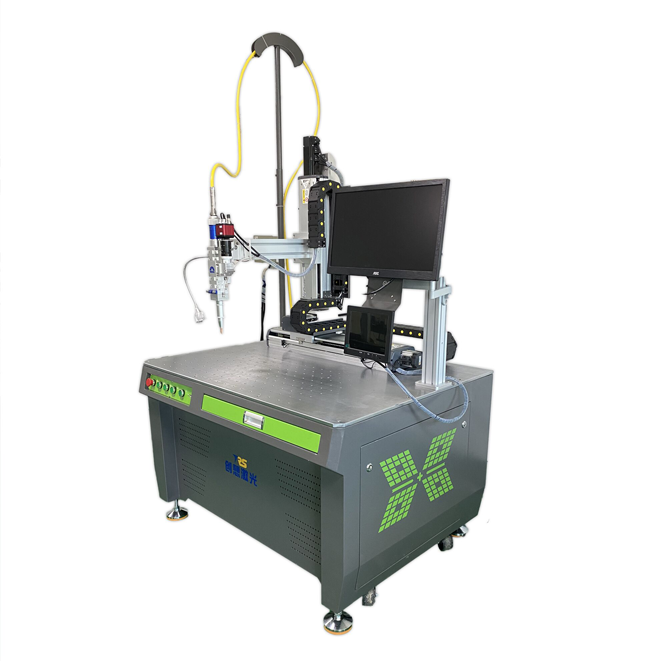

光纖激光焊接機是應用激光器產生的波長為1080nm的激光經過擴束、反射、聚焦后輻射加工件表面，表面熱量通過熱傳導向內部擴散，通過數字化精確控制激光脈沖的寬度、能量、峰值功率和重復頻率等參數，使工件熔化，形成特定的熔池，從而實現對被加工件的激光焊接，完成傳統工藝無法實現的精密焊接。
| 項目名稱 | 技術參數 |
|---|---|
|
型號 |
CX-GW200/300/500/800/1000/1500/2000 |
|
最大激光功率 |
200W/300W/500W/800W/1000W/1500W/2000W |
|
激光波長 |
1080nm |
|
激光焊接深度 |
≤3mm（視材料） |
|
光纖芯徑 |
100 |
|
激光焊接頻率 |
20KHz |
|
光斑尺寸可調范圍 |
0.3-3.0mm |
|
整機功率 |
≤14KW |
|
電力需求 |
200V/380V/三相/50Hz/60A |
|
標配工作臺最大承重 |
≤100Kg |
|
工作臺行程 |
200×300mm |
|
工作臺重復精度 |
±0.01mm |
|
工作臺定位精度 |
±0.02mm |
|
瞄準定位 |
紅光、CCD監視系統 |
|
冷卻方式 |
水冷 |
|
主機外形尺寸 (L×W×H) |
1200×900x1500mm |
